Masalah Kelistrikan Bodi Captiva: Central Lock, Lampu, dan Konektor

Model terkait: Captiva

Mobil modern memiliki banyak fungsi kelistrikan bodi: central lock, power window, lampu, spion elektrik, wiper, dan alarm. Pada banyak kendaraan, fungsi-fungsi ini dikendalikan oleh modul kontrol bodi (Body Control Module/BCM) yang berkomunikasi dengan modul lain. Ketika muncul gangguan yang datang dan pergi, penyebabnya sering sederhana: konektor kotor, kabel putus di area yang sering bergerak, atau masalah massa. Namun melacaknya membutuhkan kesabaran dan metode.

Gejala yang sering dijumpai

• Central lock mengunci atau membuka sendiri, atau hanya sebagian pintu yang bekerja.
• Power window satu pintu mati, atau bekerja hanya dari saklar tertentu.
• Lampu sein berkedip cepat atau tidak menyala.
• Lampu kabin menyala sendiri atau tidak padam.
• Alarm berbunyi tanpa sebab.
• Lampu peringatan pintu terbuka menyala padahal pintu tertutup.

Penyebab umum

Kabel di engsel pintu

Kabel yang melewati karet lentur antara pintu dan bodi tertekuk setiap kali pintu dibuka. Bertahun-tahun kemudian, kabel bisa putus di dalam meski isolasinya terlihat utuh. Ini penyebab klasik power window, central lock, dan speaker pintu yang mati.

Konektor kotor atau berkarat

Air yang masuk ke panel pintu, ruang mesin, atau bawah karpet dapat menyebabkan korosi pada konektor.

Massa (ground) bermasalah

Titik massa yang longgar atau berkarat menyebabkan berbagai gejala aneh pada lampu dan modul elektronik.

Saklar pintu

Saklar yang memberi tahu modul bahwa pintu terbuka atau tertutup, sering terintegrasi di kunci pintu, dapat rusak sehingga lampu kabin dan alarm berperilaku aneh.

Aktuator

Motor central lock atau motor power window yang aus dapat bekerja lemah atau macet.

Tegangan aki rendah

Modul elektronik sensitif terhadap tegangan. Aki lemah dapat memicu perilaku tidak normal. Lihat memilih aki untuk Captiva diesel.

Pendekatan diagnosis bertahap

1. Catat pola gejala: kapan terjadi, apakah setelah hujan, saat jalan rusak, atau saat pintu tertentu dibuka.
2. Periksa aki dan sistem pengisian.
3. Periksa sekring terkait fungsi yang bermasalah.
4. Uji dari beberapa saklar: misalnya power window pintu penumpang dari saklar pengemudi dan dari saklar pintunya sendiri.

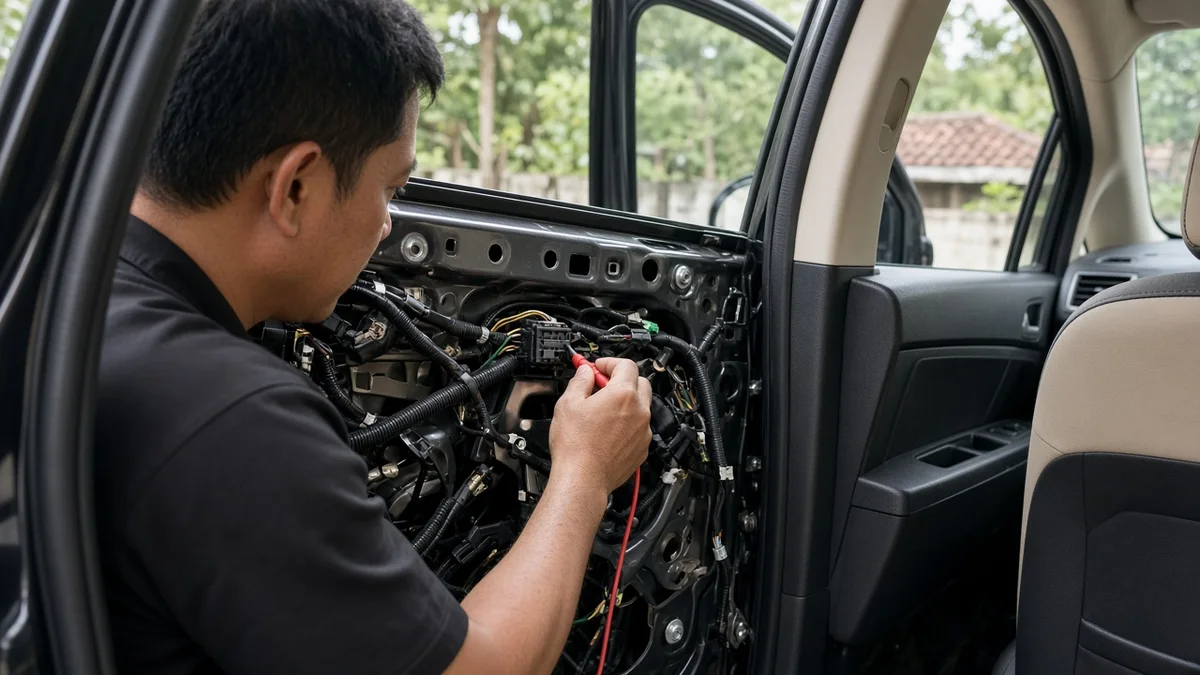

5. Gerakkan kabel di engsel pintu sambil mengoperasikan fungsi. Bila fungsi bekerja putus-sambung saat kabel digerakkan, sumbernya ditemukan.
6. Pindai modul bodi dengan alat pemindai yang mendukung untuk membaca kode kesalahan.

Perbaikan

• Kabel putus: disambung dengan teknik yang benar (solder dan isolasi heat-shrink) atau diganti potongan kabelnya. Hindari sambungan pilin yang dililit isolasi biasa.
• Konektor berkarat: dibersihkan dengan pembersih kontak atau diganti konektornya.
• Massa: dibersihkan dan dikencangkan.
• Aktuator atau motor: diganti.

Hati-hati dengan aksesori tambahan

Alarm aftermarket, lampu tambahan, kamera, dan perangkat lain yang dipasang dengan menyambung kabel secara sembarangan sering menjadi sumber masalah kelistrikan di kemudian hari. Bila mobil memiliki banyak aksesori tambahan, periksa pemasangannya terlebih dahulu.

Pertanyaan yang sering diajukan

Apakah perlu mengganti modul BCM?

Penggantian modul jarang menjadi langkah pertama. Kebanyakan gangguan berasal dari kabel, konektor, atau aktuator. Modul pengganti juga mungkin memerlukan pemrograman.

Mengapa gangguan muncul setelah hujan?

Air dapat masuk melalui karet pintu, saluran pembuangan yang tersumbat, atau celah lain, lalu mengenai konektor dan modul. Periksa saluran air di pintu dan area sekitar kaca depan.

Bisakah memperbaiki sendiri?

Pekerjaan seperti mengganti sekring dan memeriksa konektor dapat dilakukan dengan hati-hati. Untuk membongkar panel pintu dan menyambung kabel, teknisi kelistrikan berpengalaman lebih disarankan.

Apakah power window macet selalu karena motor?

Tidak. Rel kaca yang kering, regulator yang aus, saklar, atau kabel di engsel pintu juga sering menjadi penyebab. Lihat power window macet.

Hindari menambah beban listrik dengan menyambung langsung ke kabel yang ada tanpa sekring tambahan. Korsleting dapat menyebabkan kebakaran.

Mengapa lampu sein berkedip lebih cepat dari biasanya?

Kedipan cepat umumnya menandakan salah satu bohlam sein di sisi tersebut putus atau tidak terhubung. Periksa bohlam depan, belakang, dan di spion. Pada lampu LED aftermarket, kedipan cepat juga bisa muncul karena konsumsi arusnya berbeda dari bohlam standar.

Artikel ini bersifat informasi umum. Kondisi tiap kendaraan berbeda, jadi konsultasikan dengan bengkel tepercaya dan rujuk buku manual kendaraan Anda.
